Кластеры

Кластер объединяет серверы виртуализации в единую управляемую группу. На уровне кластера Inscale учитывает вычислительные ресурсы, подключает сети и хранилища, управляет размещением виртуальных машин и собирает агрегированные метрики.

В разделе «Кластеры» администратор может:

создавать кластеры;
проверять состояние и состав кластера;
открывать связанные серверы, хранилища и виртуальные машины;
настраивать сеть, высокую доступность и балансировщик нагрузки;
просматривать диагностические данные и состояние Центрального сервера;
назначать доступ к кластеру;
удалять предварительно очищенные кластеры.

Список кластеров

Чтобы открыть список, в боковом меню выберите «Кластеры».

Поле	Описание
Название	Имя кластера. Нажмите на имя, чтобы открыть карточку кластера.
Статус	Результат проверки состояния кластера.
Активные серверы	Серверы, доступные в составе кластера.
Агенты включены	Количество серверов с включённым агентом диагностики.
Хосты с уровнем логирования INFO и DEBUG	Количество серверов с расширенным уровнем логирования.
id	Уникальный идентификатор кластера.

Используйте «Фильтры», чтобы ограничить список, и «Скрыть колонки», чтобы изменить состав отображаемых полей.

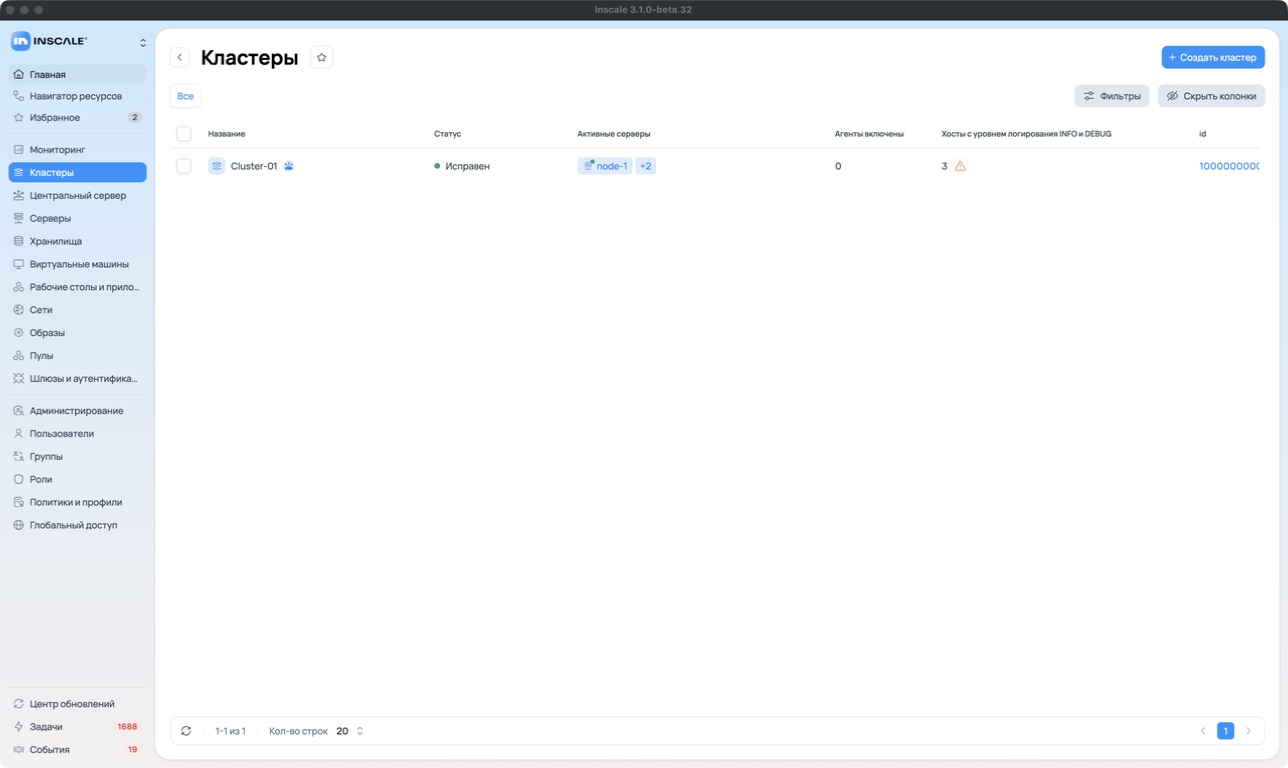

Список кластеров — Рисунок 1 — Раздел «Кластеры» со списком кластеров.

Статусы кластера

Статус	Описание
Исправен	Кластер пуст или все входящие в него серверы подключены.
Частично исправен	Подключена только часть серверов кластера.
Неисправен	Кластер не соответствует условиям исправного или частично исправного состояния.

Создание кластера
Просмотр и управление
Изменение настроек
Права доступа
Удаление кластера

Создание кластера

Кластер можно создать до добавления серверов. После создания пустой кластер получает статус «Исправен» и становится доступен для дальнейшей настройки.

Перед началом

Проверьте следующее:

у роли администратора есть право на создание кластера и необходимые права на связанные ресурсы;
создан распределённый коммутатор, который будет подключён к кластеру;
на каждом добавляемом сервере будет не менее двух интерфейсов для выбранного DSwitch;
внутренние адаптеры подключены к нужным подсетям;
в DHCP-пулах есть свободные адреса;
подготовлены параметры обычного и критического профилей балансировщика нагрузки.

Шаг 1. Конфигурация

В боковом меню выберите «Кластеры».
Нажмите «Создать кластер».
В поле «Название» укажите уникальное имя кластера.
При необходимости включите режим высокой доступности для виртуальных машин кластера.
Проверьте состояние параметра «Включить балансировщик рабочей нагрузки».
Нажмите «Дальше».

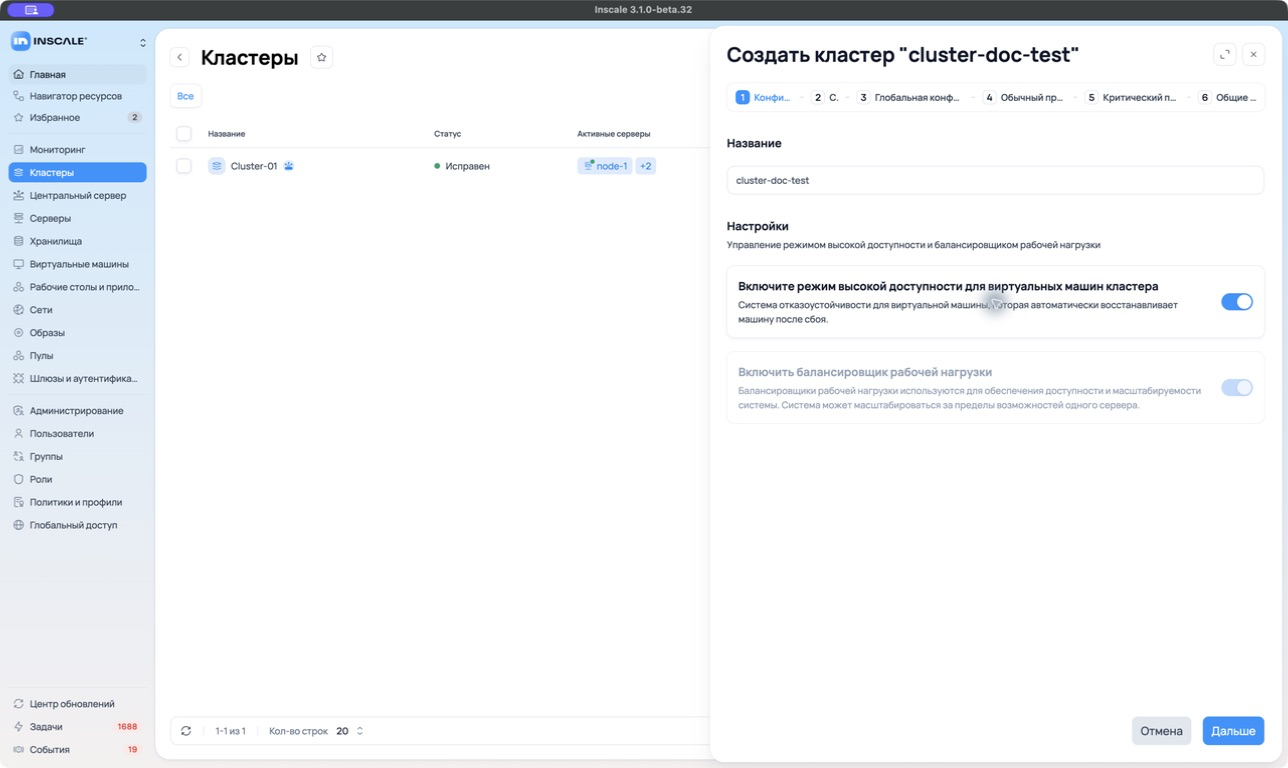

Рисунок 2 — Создание кластера, шаг 1: конфигурация.

Шаг 2. Сеть

В поле «Подключенный DSwitch» выберите распределённый коммутатор.
В блоке «Удаленный протокол управления» нажмите кнопку настройки.
Выберите внутренний адаптер и проверьте подсеть, DHCP-пул, диапазон и количество свободных адресов.
Нажмите «Сохранить настройки сервиса».
Аналогично настройте «Внутренний сервер Inscale».
Нажмите «Дальше».

Один адаптер, например vmk0, можно назначить и Удаленному протоколу управления, и Внутреннему серверу Inscale. При проектировании сети учитывайте предупреждение интерфейса: не рекомендуется назначать один адаптер нескольким службам с высокой нагрузкой.

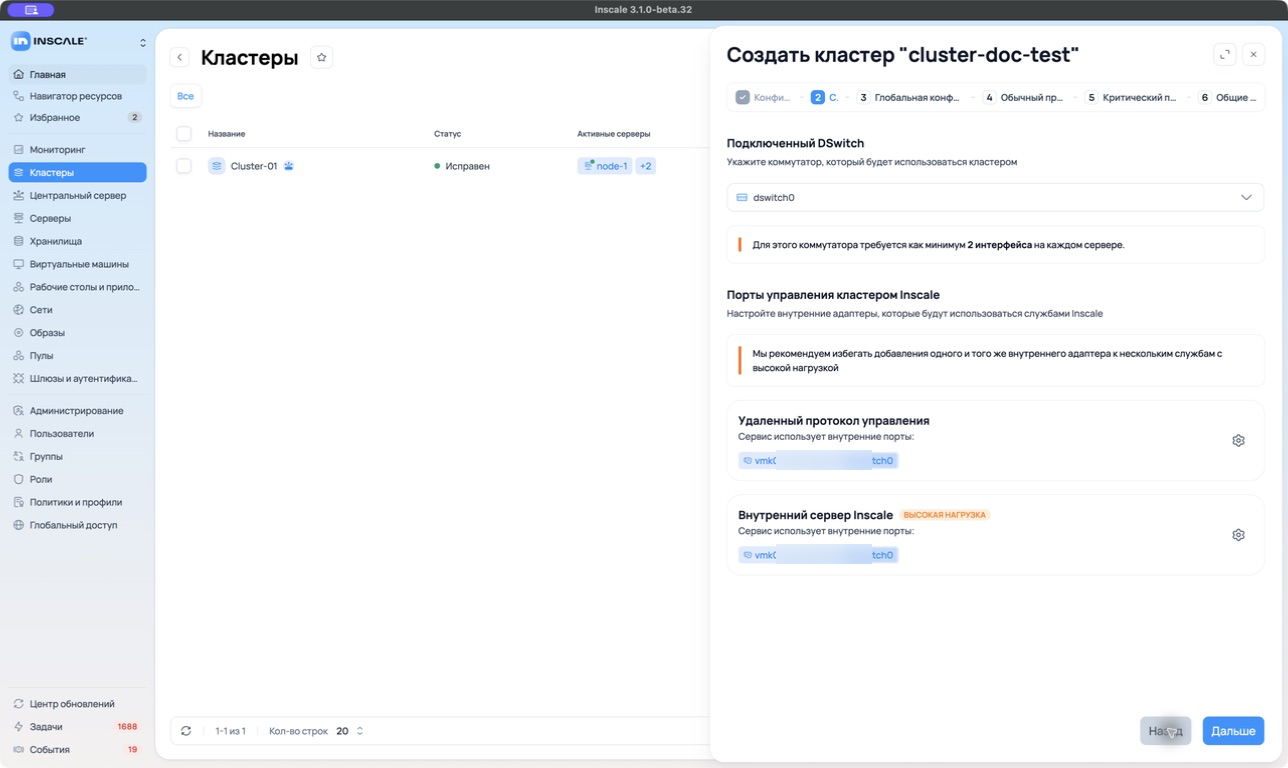

Создание кластера, шаг 2: сеть и DSwitch — Рисунок 3 — Создание кластера, шаг 2: сеть и подключённый DSwitch.

Шаг 3. Глобальная конфигурация WLB

Задайте относительный приоритет CPU и RAM. Сумма значений всегда должна составлять 100%, а каждый коэффициент может находиться в диапазоне от 10 до 90%.

Чем выше значение ресурса, тем сильнее его загрузка влияет на решение балансировщика о размещении виртуальной машины.

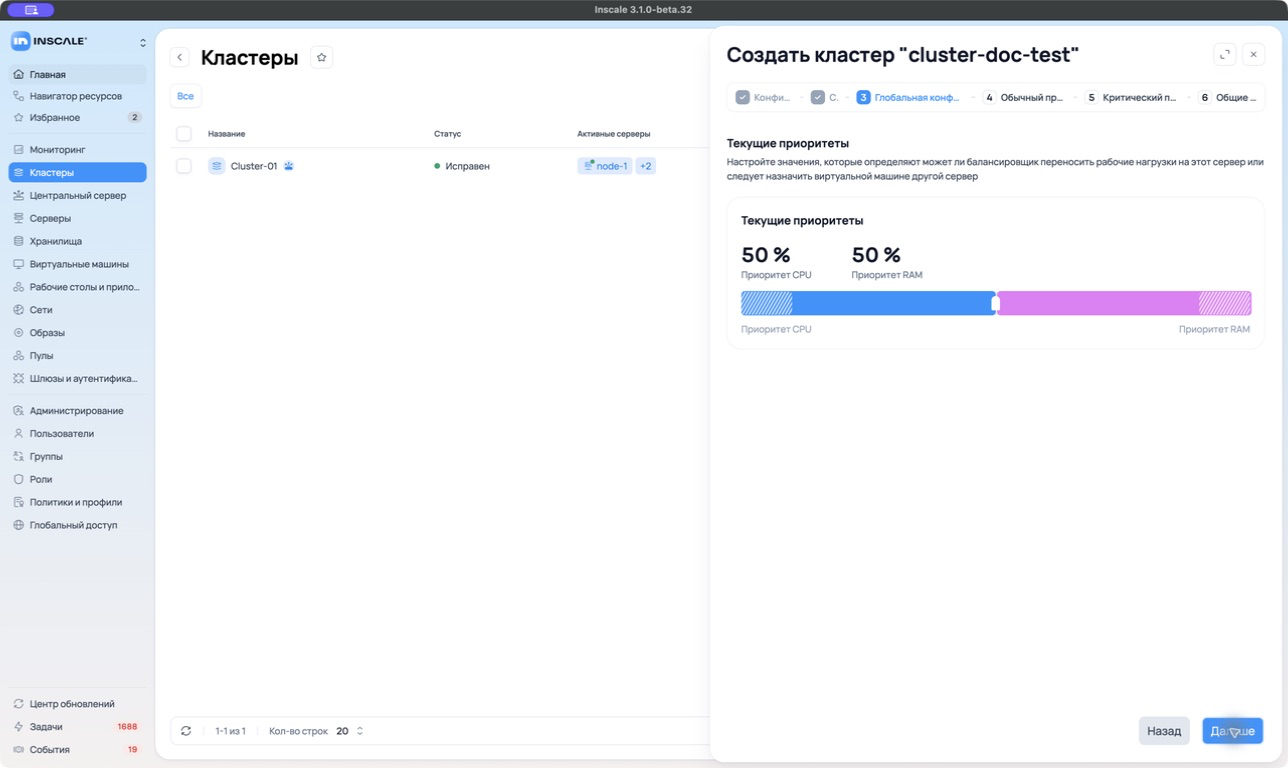

Создание кластера, шаг 3: глобальная WLB — Рисунок 4 — Создание кластера, шаг 3: глобальная конфигурация балансировщика нагрузки.

Шаг 4. Обычный профиль WLB

Обычный профиль — предсозданный профиль балансировки, запускаемый по настроенному расписанию.

Выберите режим оптимизации: «Максимальная производительность» или «Максимальная плотность».
Укажите минимальное и максимальное пороговые значения.
Настройте периодичность, часовой пояс, время в поле «Дата начала» и активные дни недели.
Нажмите «Дальше».

Режимы оптимизации:

Максимальная производительность — распределять ВМ по большему числу серверов, сохраняя максимум доступных ресурсов для каждой ВМ и снижая использование переподписки.
Максимальная плотность — размещать больше ВМ на каждом сервере и стремиться к максимальной утилизации узлов.

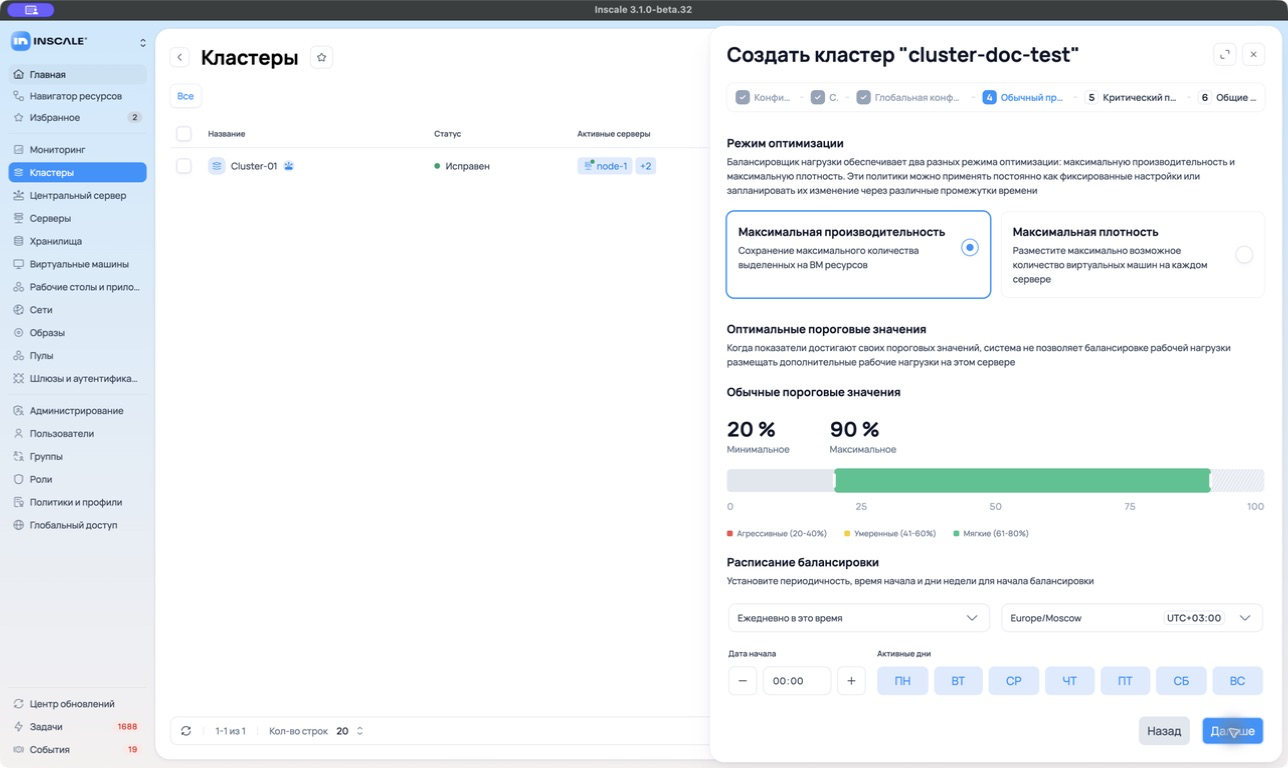

Рисунок 5 — Создание кластера, шаг 4: обычный профиль балансировки.

Шаг 5. Критический профиль WLB

Критический профиль также является предсозданным профилем. Его название не задаёт отдельную логику исполнения: профиль работает по собственным порогам и расписанию.

Настройте режим оптимизации, пороговые значения, часовой пояс, время запуска и активные дни так же, как для обычного профиля.

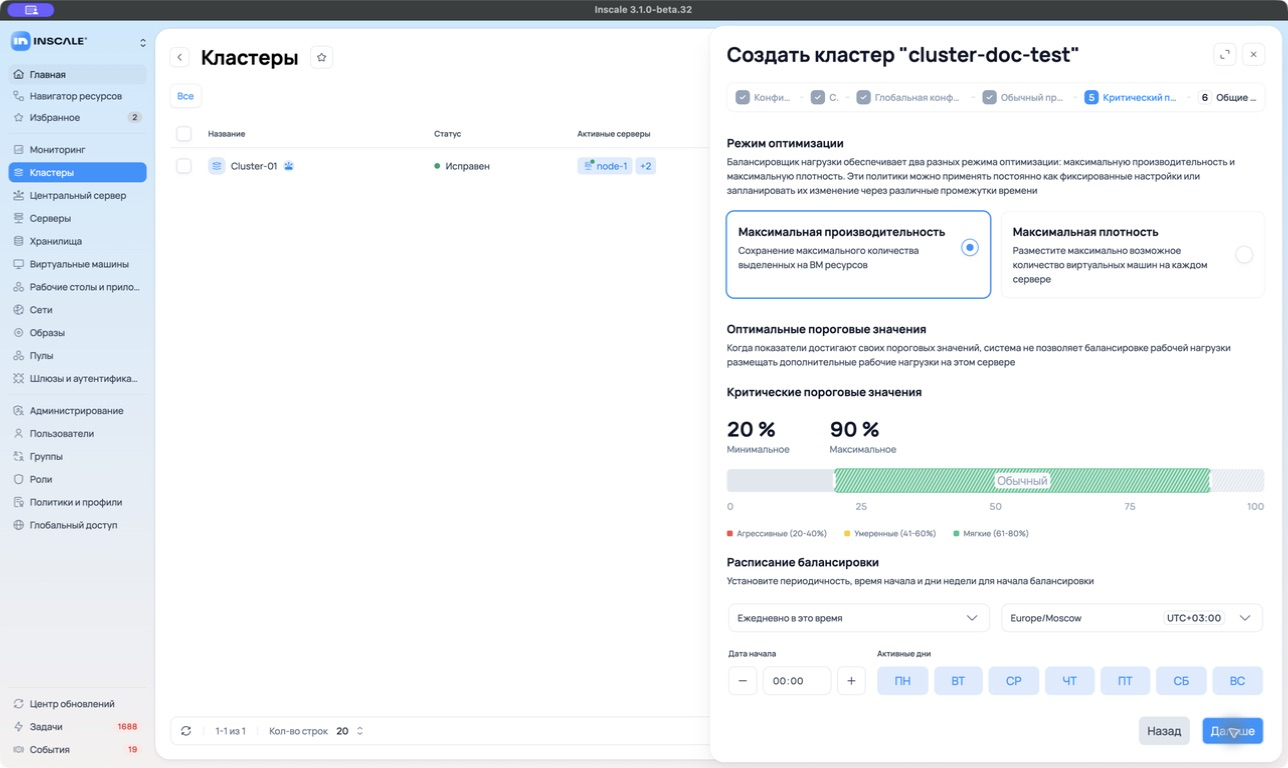

Рисунок 6 — Создание кластера, шаг 5: критический профиль балансировки.

Шаг 6. Общие данные

Проверьте итоговую конфигурацию:

название кластера;
состояние высокой доступности и балансировщика;
подключённый DSwitch;
адаптеры Удаленного протокола управления и Внутреннего сервера Inscale;
приоритеты CPU и RAM;
режимы, пороги и расписания профилей WLB.

Нажмите «Создать кластер». Inscale добавит задачу создания в журнал и закроет мастер.

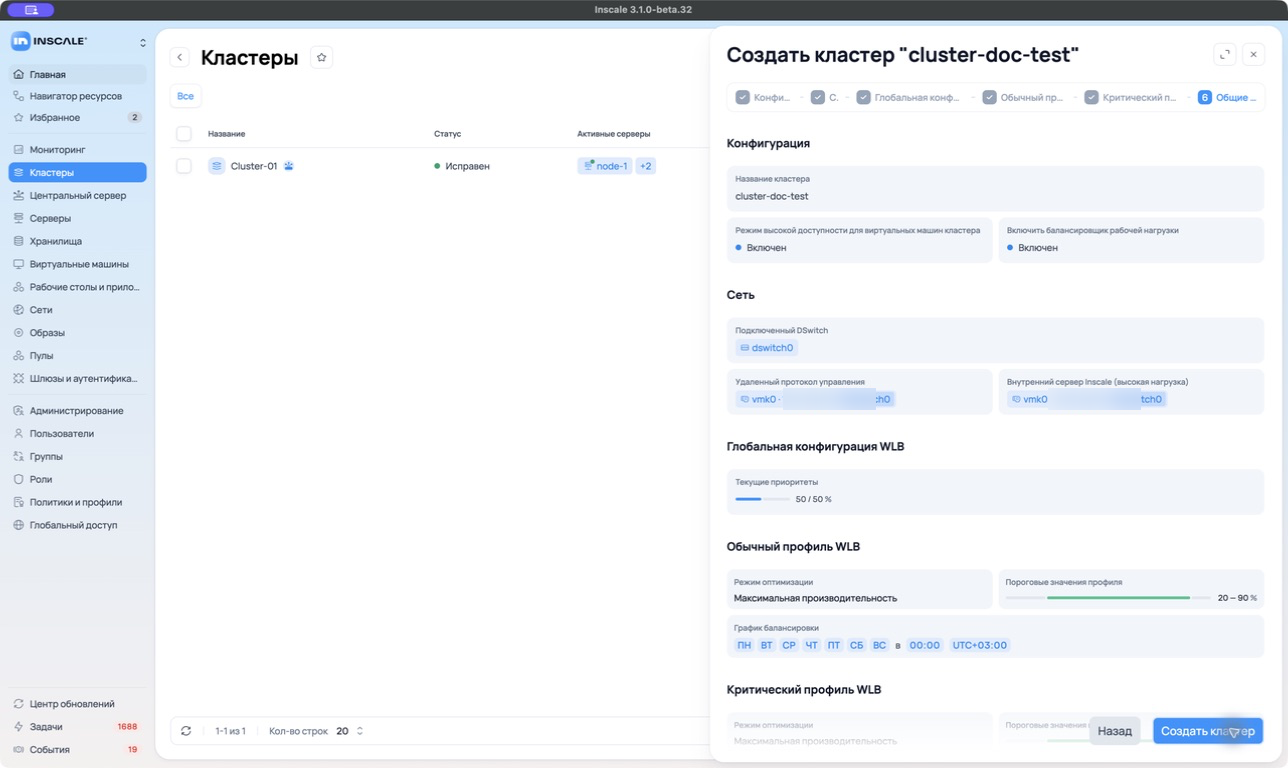

Создание кластера, шаг 6: сводка — Рисунок 7 — Создание кластера, шаг 6: итоговая сводка перед созданием.

Результат

После завершения задачи кластер появится в списке. Если серверы ещё не добавлены, для вычислительных ресурсов будут показаны нулевые значения, а статус кластера будет «Исправен».

Просмотр и управление кластером

Чтобы открыть карточку кластера, в разделе «Кластеры» нажмите на его название.

Общие данные

В верхней части карточки показаны агрегированные ресурсы:

CPU;
RAM;
подключённое хранилище;
локальное хранилище.

В блоке «Общие настройки» отображаются состояние и состав кластера: серверы, DSwitch, хранилища данных, виртуальные машины Центрального сервера, пользовательские ВМ и суммарная ёмкость ресурсов.

В блоке «Задачи кластера» можно просматривать операции, связанные с выбранным кластером, и фильтровать их по состоянию.

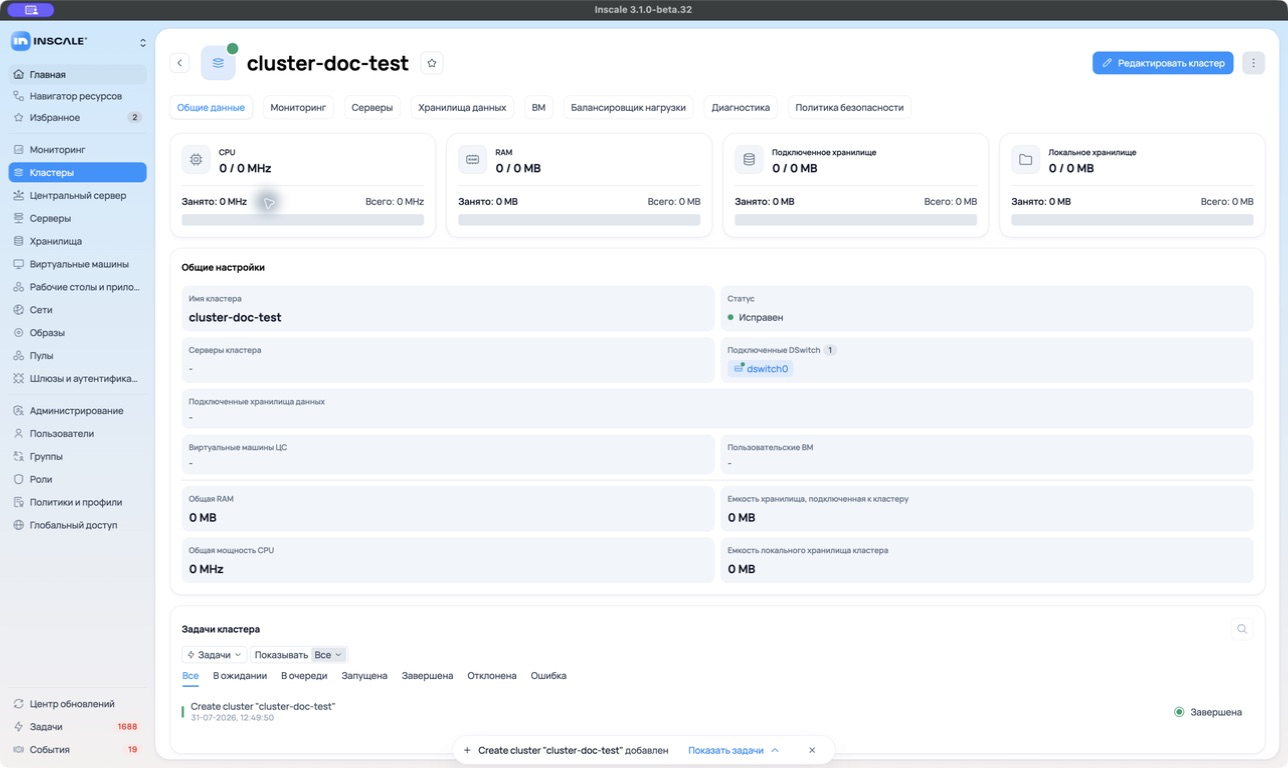

Рисунок 8 — Обзор кластера: общие данные.

Вкладки кластера

Вкладка	Назначение
Общие данные	Состояние, состав, ресурсы и журнал задач кластера.
Мониторинг	Агрегированные графики CPU, RAM, ввода-вывода, сети и локального хранилища.
Серверы	Серверы кластера, состояние, диагностика, ресурсы и порт подключения.
Хранилища данных	Подключённые хранилища, состояние соединений и адаптеры подключения.
ВМ	Пользовательские виртуальные машины кластера и выделенные им ресурсы.
Балансировщик нагрузки	Приоритеты, пороги, история и результаты балансировки.
Центральный сервер	Конфигурация, кворум, хосты, Endpoint и служебные сервисы ЦС.
Диагностика	Состояние агентов, уровни логирования и диагностические отчёты.
Политика безопасности	Пользователи, группы, роли и наследование доступа.

Мониторинг

На вкладке «Мониторинг» доступны графики загрузки CPU, использования RAM, задержки, нагрузки и IOPS ввода-вывода, нагрузки на сеть и использования локального хранилища.

Над графиками можно выбрать разрешение, способ агрегации, временной интервал и автоматическое обновление.

Балансировщик нагрузки

Вкладка показывает соотношение приоритетов CPU/RAM, обычные и критические пороги, тренды рабочей нагрузки и историю запусков профилей.

Профили выполняются по настроенному расписанию. Названия «Обычный» и «Критический» обозначают два предсозданных профиля, каждый из которых имеет собственные режим, пороги и расписание.

Центральный сервер

Минимальная конфигурация содержит одну ВМ Центрального сервера, создаваемую при первичной установке первого сервера. Отказоустойчивая конфигурация начинается с трёх ВМ ЦС и использует кворум.

На вкладке отображаются:

достигнутая и желаемая конфигурации;
размер и состояние кворума;
количество хостов ЦС;
Endpoint и Management Port Group;
состояние K3s, ESDB, MongoDB и Prometheus;
список служебных сервисов и время их работы.

Связанные разделы

Изменение настроек кластера

Чтобы изменить кластер, откройте его карточку и нажмите «Редактировать кластер».

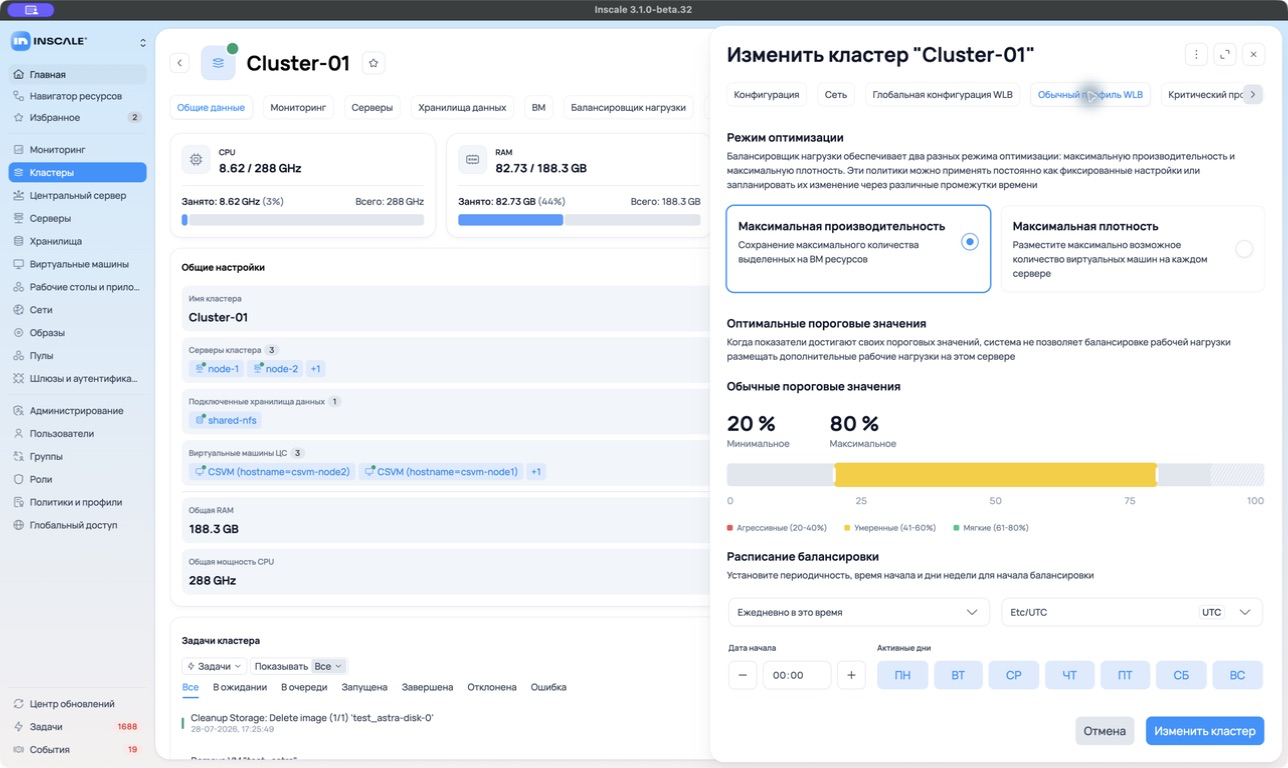

Изменение кластера — Рисунок 9 — Изменение параметров существующего кластера.

Конфигурация

На вкладке «Конфигурация» можно изменить:

название кластера;
режим высокой доступности для виртуальных машин;
состояние балансировщика рабочей нагрузки.

Механизм высокой доступности автоматически перезапускает ВМ после сбоя. Подробности следует вынести в самостоятельный раздел после завершения реализации.

Сеть

На вкладке «Сеть» отображаются и настраиваются:

подключённый DSwitch;
Endpoint Центрального сервера и Management Port Group;
адаптер Удаленного протокола управления;
адаптер Внутреннего сервера Inscale.

Глобальная конфигурация WLB

Измените относительные приоритеты CPU и RAM. Сумма должна составлять 100%, допустимое значение каждого приоритета — от 10 до 90%.

Обычный и критический профили WLB

Для каждого предсозданного профиля можно изменить:

режим максимальной производительности или максимальной плотности;
минимальное и максимальное пороговые значения;
периодичность запуска;
часовой пояс;
время в поле «Дата начала»;
активные дни недели.

Профили выполняются по собственному расписанию. Изменённые параметры размещения учитываются при следующих запусках ВМ.

Конфигурация распределённого ЦС

В конфигурации распределённого Центрального сервера можно:

задать желаемое число ВМ ЦС;
добавить хост;
выбрать локальное хранилище для ЦСВМ;
проверить зарезервированные IP- и MAC-адреса;
проверить состояние K3s, ESDB, MongoDB и Prometheus.

Минимальное число ВМ ЦС — одна. Отказоустойчивость начинается с трёх ВМ ЦС. При сохранении сетевой связанности используется кворумная модель; применение внешней системы хранения повышает устойчивость к отказу узлов.

Сохранение

Проверьте изменения и нажмите кнопку сохранения. Inscale создаст фоновую задачу, состояние которой можно отслеживать в журнале задач кластера.

Права доступа к кластерам

Доступность операций с кластерами определяется привилегиями роли пользователя.

Проверка прав

В боковом меню выберите «Роли».
Откройте нужную роль.
Перейдите в режим «Продвинутый».
Раскройте группу «Ресурсы».
Выберите «Кластеры».

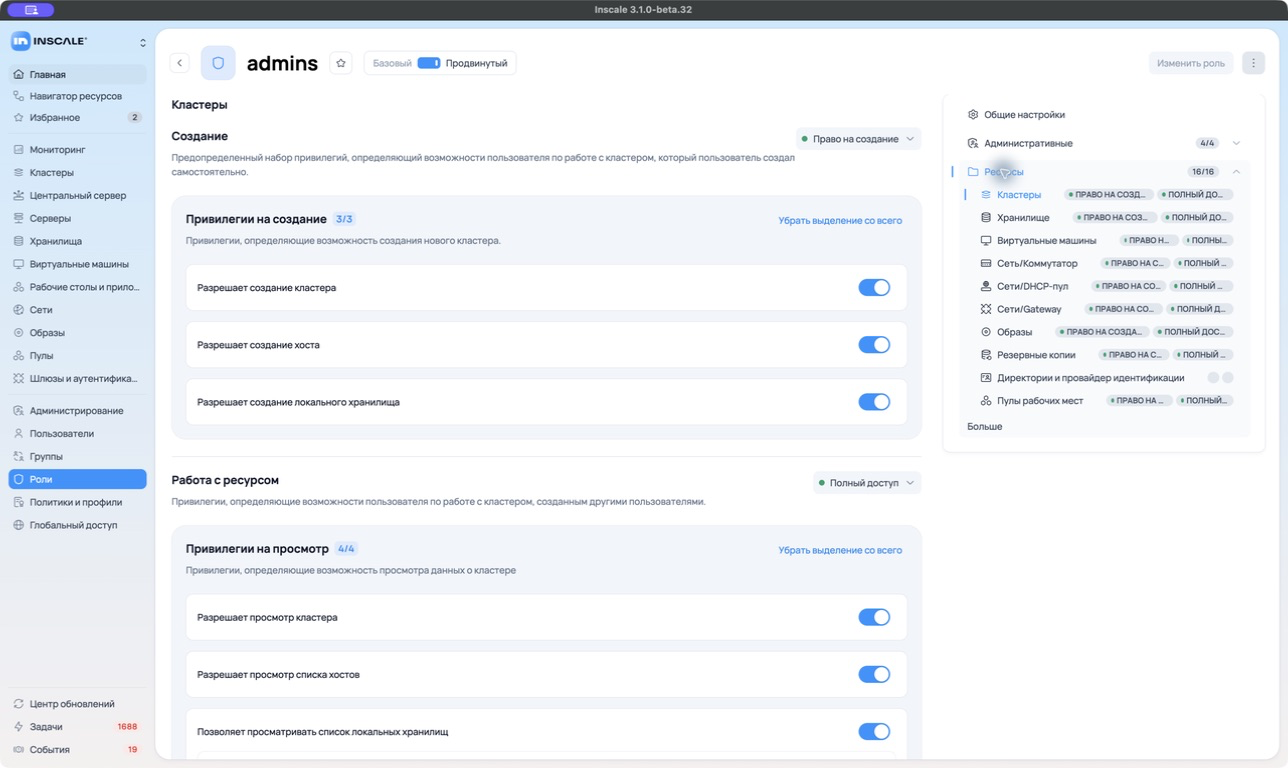

Привилегии по кластерам — Рисунок 10 — Привилегии доступа к кластерам в настройках роли.

Наборы привилегий

Набор	Привилегии
Создание	Создание кластера, хоста и локального хранилища.
Просмотр	Просмотр кластера, списка хостов, локальных хранилищ и сетевых объектов в контексте кластера.
Изменение	Изменение кластера, хоста и локального хранилища; управление административным ACL; создание соединения хранилища с кластером.
Удаление	Удаление кластера, хоста, локального хранилища и соединения хранилища данных с кластером.

Удаление кластера

Предварительные условия

Удаление блокируется, пока в кластере остаются серверы или виртуальные машины. Перед удалением:

Остановите предусмотренные эксплуатационным регламентом нагрузки.
Удалите или перенесите пользовательские виртуальные машины.
Выведите из кластера серверы.
Убедитесь, что в карточке кластера не осталось ВМ и серверов.

Пользователю требуются привилегии на удаление кластера и, при самостоятельной очистке зависимостей, права на удаление хоста, локального хранилища и соединения хранилища данных с кластером.

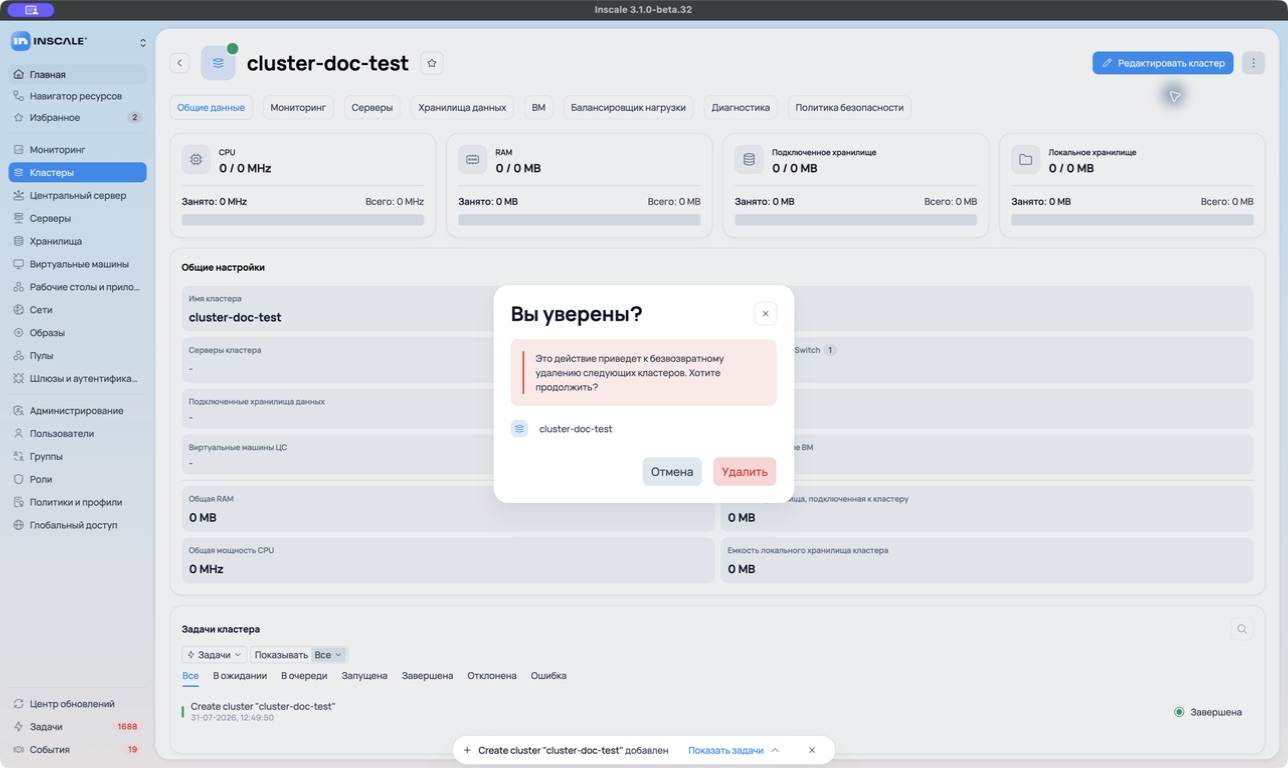

Порядок удаления

Откройте карточку очищенного кластера.
В правом верхнем углу откройте меню действий.
Выберите «Удалить».
Проверьте имя кластера в окне подтверждения.
Нажмите «Удалить».

Inscale создаст задачу удаления. После её завершения кластер исчезнет из списка.

Если кластер не удаляется

Проверьте:

остались ли в кластере серверы;
остались ли пользовательские или служебные ВМ;
завершены ли текущие задачи с ресурсами кластера;
есть ли у пользователя необходимые привилегии.
