Хранилища

Хранилище данных Inscale предоставляет общую ёмкость для виртуальных дисков, установочных образов и служебных файлов. Один объект хранилища можно подключить к кластеру через внутренний сетевой адаптер или доступное блочное устройство.

В разделе «Хранилища» администратор может:

• добавлять NFS, Custom Shared, iSCSI и FC-хранилища;
• использовать автоматическое обнаружение IQN и FC-устройств;
• подключать хранилище к кластеру и контролировать соединения серверов;
• отслеживать занятую и свободную ёмкость;
• просматривать IOPS, пропускную способность и задержку;
• восстанавливать соединение с кластером;
• работать с тонкими LUN и обновлять отображаемый размер после расширения;
• управлять доступом и удалять объект из Inscale.

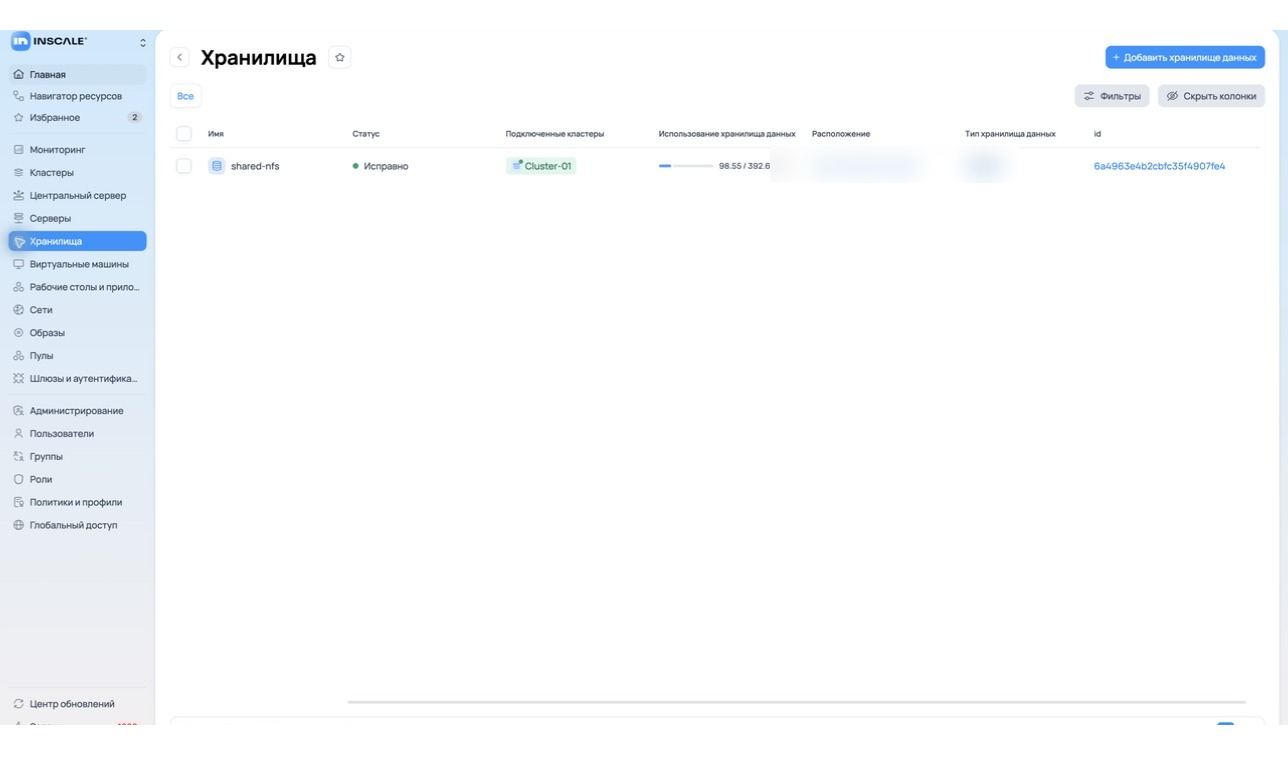

Список хранилищ

Используйте «Фильтры», чтобы ограничить список, и «Скрыть колонки», чтобы оставить только необходимые поля.

Состояния

Что обнаруживается автоматически

Добавление хранилища

Хранилище добавляется через мастер «Создать хранилище данных». Мастер состоит из шагов «Конфигурация» и «Резюме».

Перед началом

• убедитесь, что серверы кластера имеют доступ к системе хранения;
• для NFS подготовьте IP-адрес и экспортируемый путь;
• для Custom Shared обеспечьте одинаковую точку монтирования на всех серверах;
• для iSCSI подготовьте адрес портала, порт и данные CHAP, если аутентификация включена;
• для FC настройте HBA, zoning и presentation LUN на стороне системы хранения;
• проверьте, что внутренний адаптер кластера настроен и доступен;
• получите право «Позволяет создать хранилище данных».

Общий порядок

• В боковом меню выберите «Хранилища».
• Нажмите «Добавить хранилище данных».
• Выберите тип: NFS, Custom Shared, iSCSI или FC.
• Укажите имя объекта и параметры выбранного типа.
• Для iSCSI или FC воспользуйтесь автоматическим обнаружением.
• Нажмите «Дальше» и проверьте параметры на шаге «Резюме».
• Подтвердите создание и дождитесь завершения задачи.
• Подключите новое хранилище к нужному кластеру.

NFS и Custom Shared

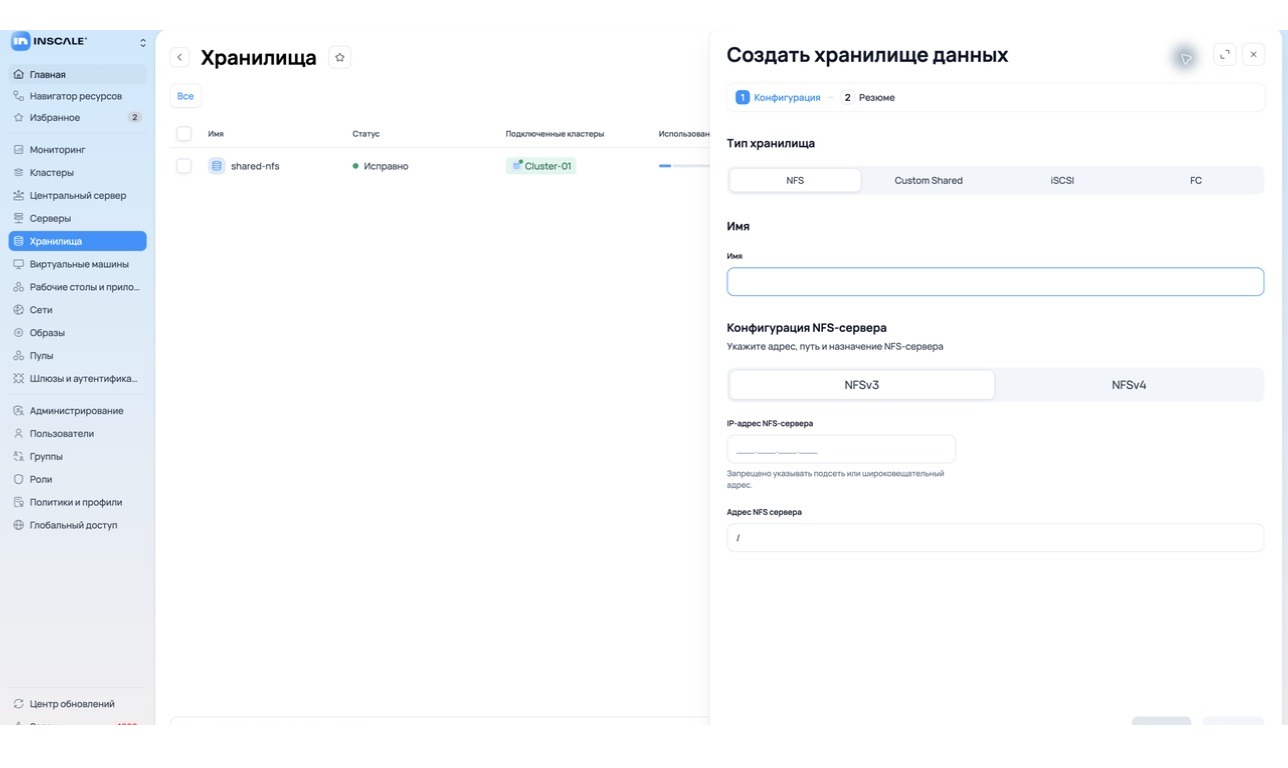

Добавление NFS

В мастер встроены варианты NFSv3 и NFSv4. Для подключения указываются адрес NFS-сервера и путь экспорта.

• Выберите тип «NFS».
• Укажите имя хранилища.
• Выберите NFSv3 или NFSv4.
• Введите IP-адрес NFS-сервера. Нельзя указывать адрес подсети или широковещательный адрес.
• В поле «Адрес NFS сервера» укажите экспортируемый путь, начиная с символа /.
• Перейдите к резюме и создайте объект.

Внешние требования к NFS

Inscale поддерживает NFSv3 и NFSv4. Файловая система, на которой NFS-сервер хранит экспортируемые данные, для Inscale не имеет значения. До подключения обеспечьте следующие условия:

• все серверы подключаемого кластера имеют сетевой доступ к одному IP-адресу и пути экспорта;
• экспорт предоставляет серверам права чтения и записи;
• межсетевые экраны разрешают трафик, необходимый выбранной версии NFS;
• адрес сервера и путь экспорта остаются стабильными во время использования;
• квоты, резервирование ёмкости и отказоустойчивость NFS-сервера контролируются вне Inscale.

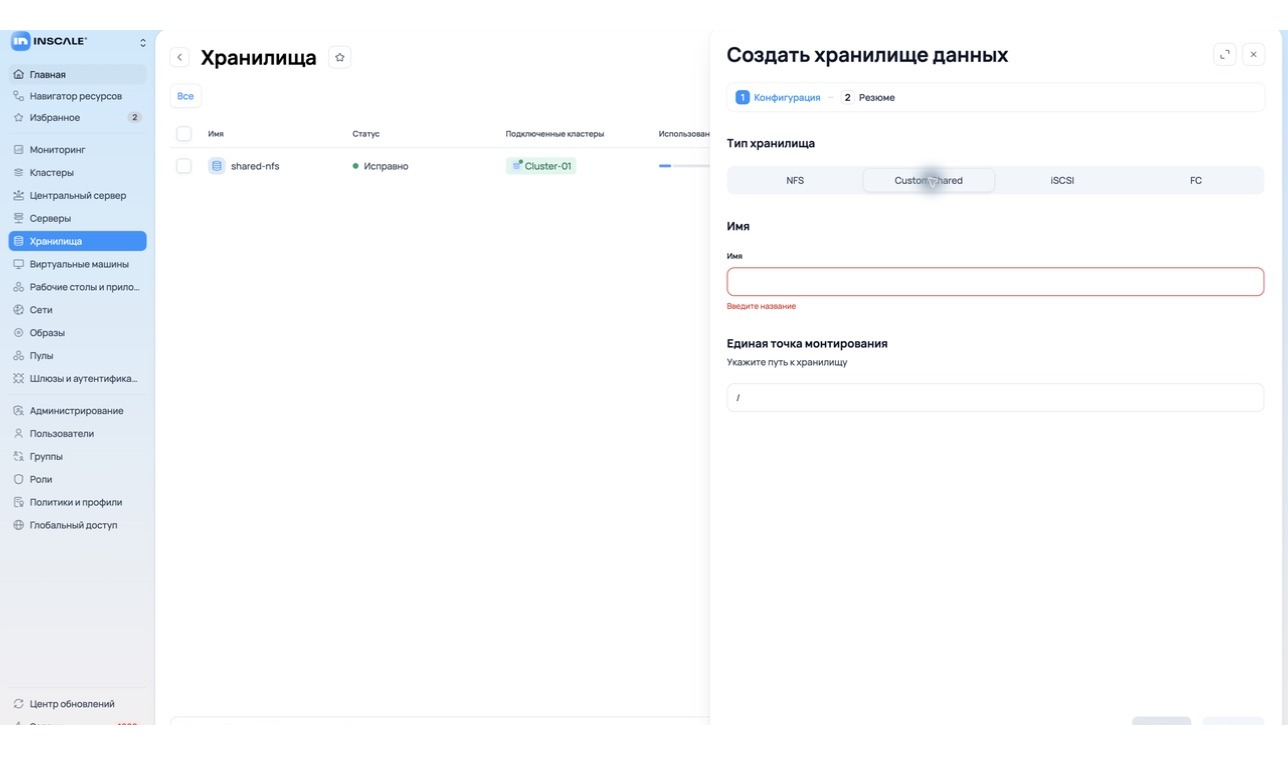

Добавление Custom Shared

Custom Shared используется, когда общий ресурс уже смонтирован на серверах и доступен через единую точку монтирования.

• Выберите тип «Custom Shared».
• Укажите имя хранилища.
• В поле «Единая точка монтирования» укажите абсолютный путь.
• Проверьте, что этот путь одинаков и доступен на всех серверах кластера.
• Перейдите к резюме и создайте объект.

iSCSI и FC

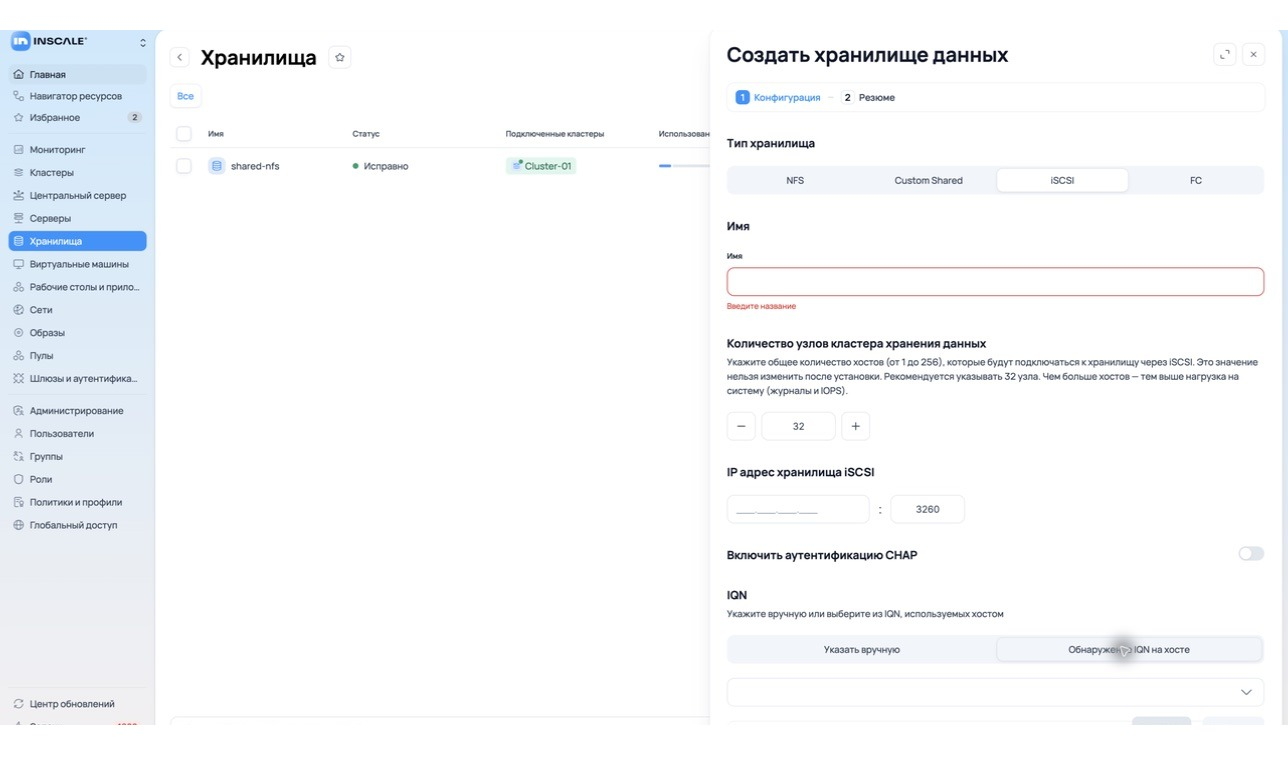

Добавление iSCSI

• Выберите тип «iSCSI» и укажите имя.
• Задайте количество узлов кластера хранения данных: от 1 до 256. Значение определяет конфигурацию кластерной файловой системы OCFS2 и не может быть изменено после её создания; интерфейс рекомендует 32.
• Укажите IP-адрес iSCSI-хранилища и порт. По умолчанию используется 3260.

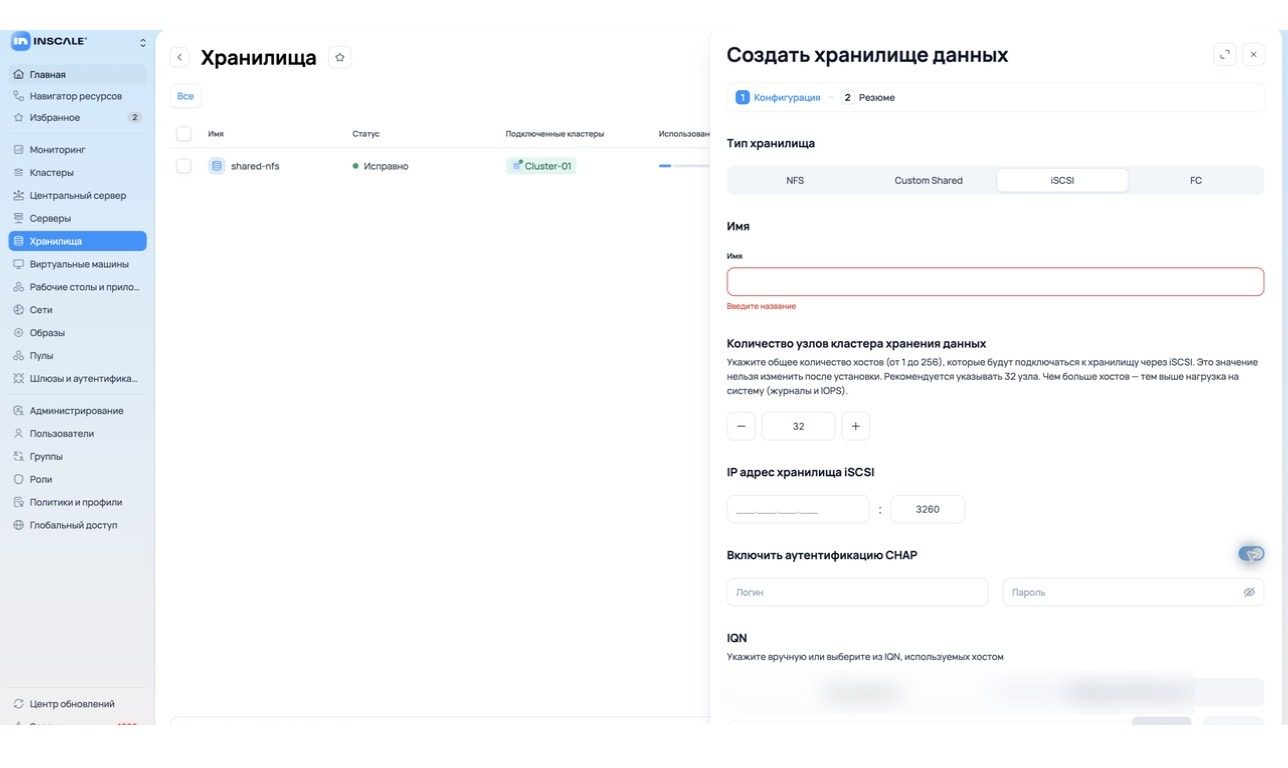

• Если требуется, включите CHAP и укажите логин и пароль.
• Включите автоматическое обнаружение. Inscale запросит доступные target IQN и LUN.
• Выберите target IQN и LUN из найденных ресурсов. Вводить их вручную не требуется.
• Перейдите к резюме, проверьте параметры и создайте объект.

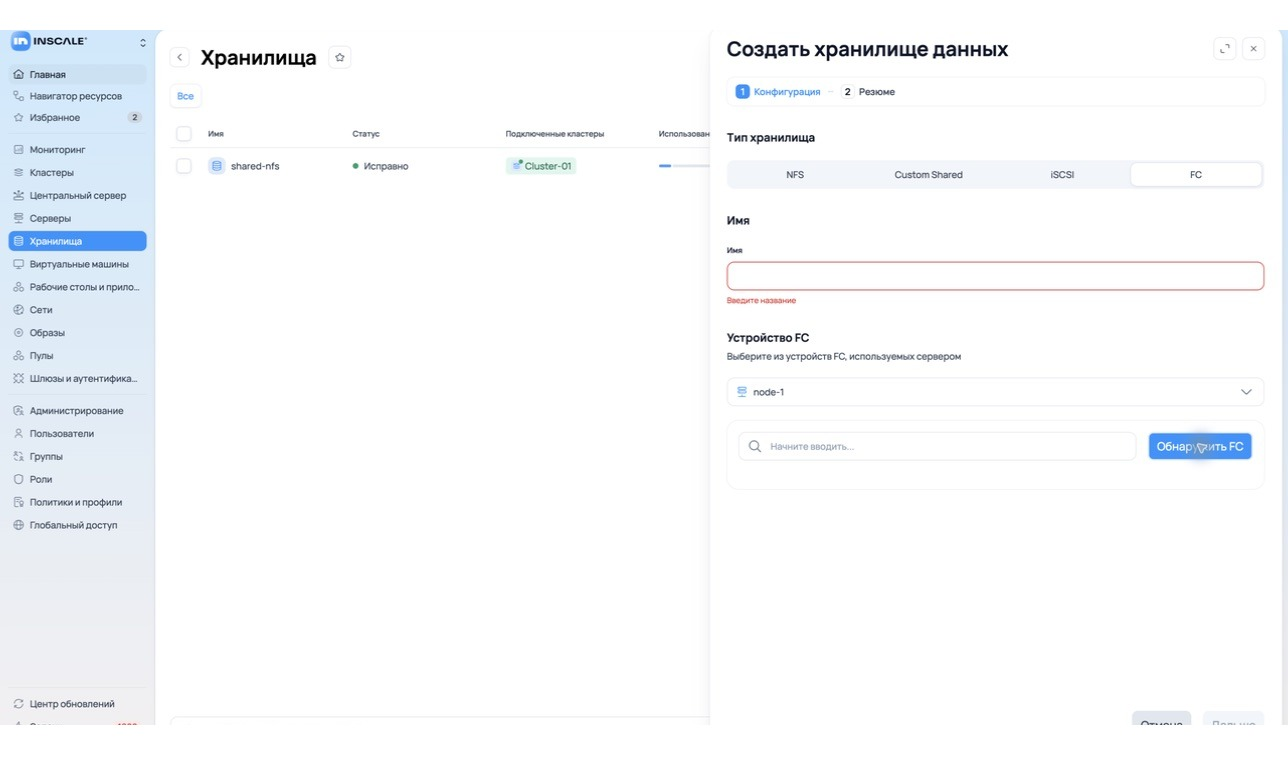

Добавление FC

• Выберите тип «FC» и укажите имя.
• Выберите сервер и настроенный FC-интерфейс, которым система хранения уже предоставляет доступ к устройствам.
• Нажмите «Обнаружить FC».
• Inscale запросит доступные выбранному серверу и интерфейсу устройства и LUN. Выберите нужный ресурс из результатов.
• Перейдите к резюме и создайте объект.

Внешние требования к FC

• FC HBA выбранного сервера установлен, включён и доступен гипервизору;
• на FC-фабрике настроен zoning между WWPN сервера и target-портами системы хранения;
• на системе хранения настроены LUN masking или mapping для выбранного сервера;
• нужные LUN предоставлены всем серверам кластера, которые будут использовать хранилище;
• сетевой доступ и состояние внешнего оборудования проверены до запуска обнаружения.

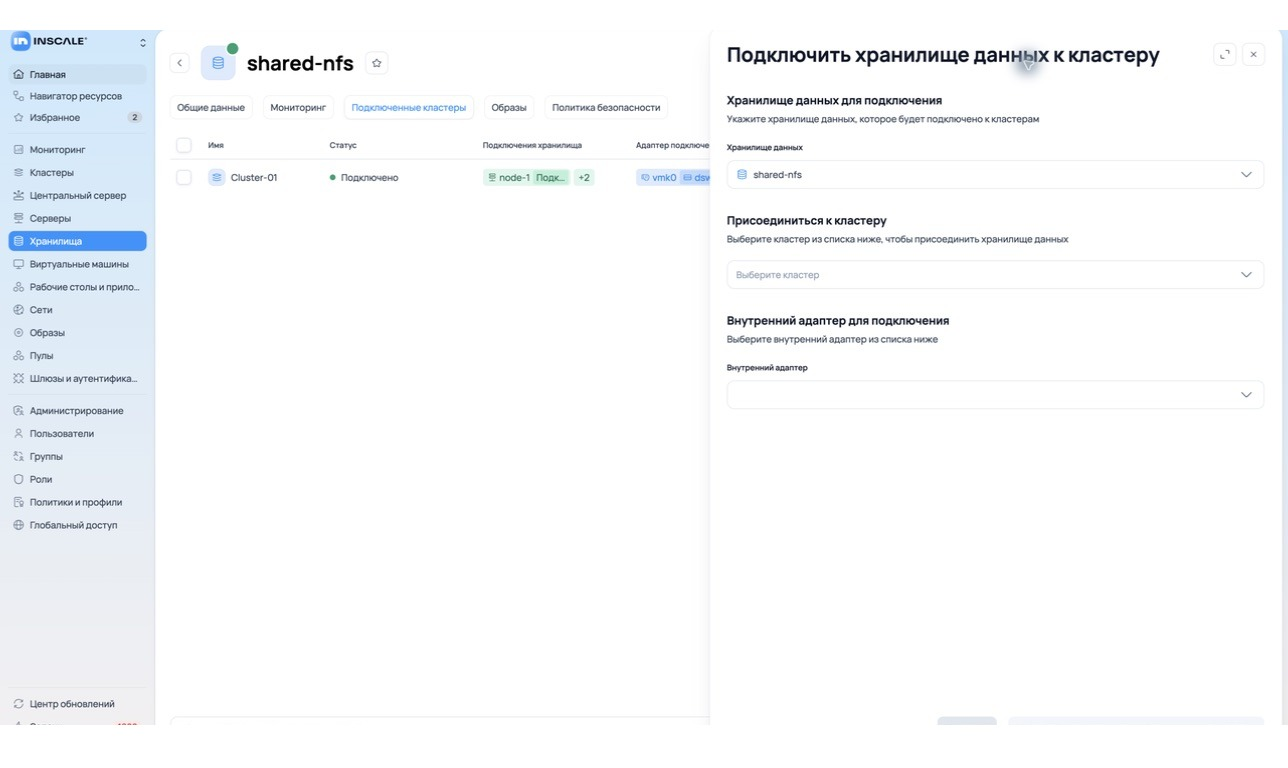

Подключение хранилища к кластеру

Созданное хранилище становится доступным виртуальным машинам после подключения к кластеру. В карточке хранилища откройте вкладку «Подключенные кластеры».

• Нажмите «Подключить к кластеру».
• Проверьте выбранное хранилище данных.
• Выберите кластер.
• Выберите подходящий настроенный внутренний адаптер в соответствии с сетевой схемой кластера. vmk0 может использоваться как пример, но не является обязательным.
• Нажмите «Подключить хранилище данных к кластеру».
• Дождитесь завершения задачи и проверьте статус каждого сервера.

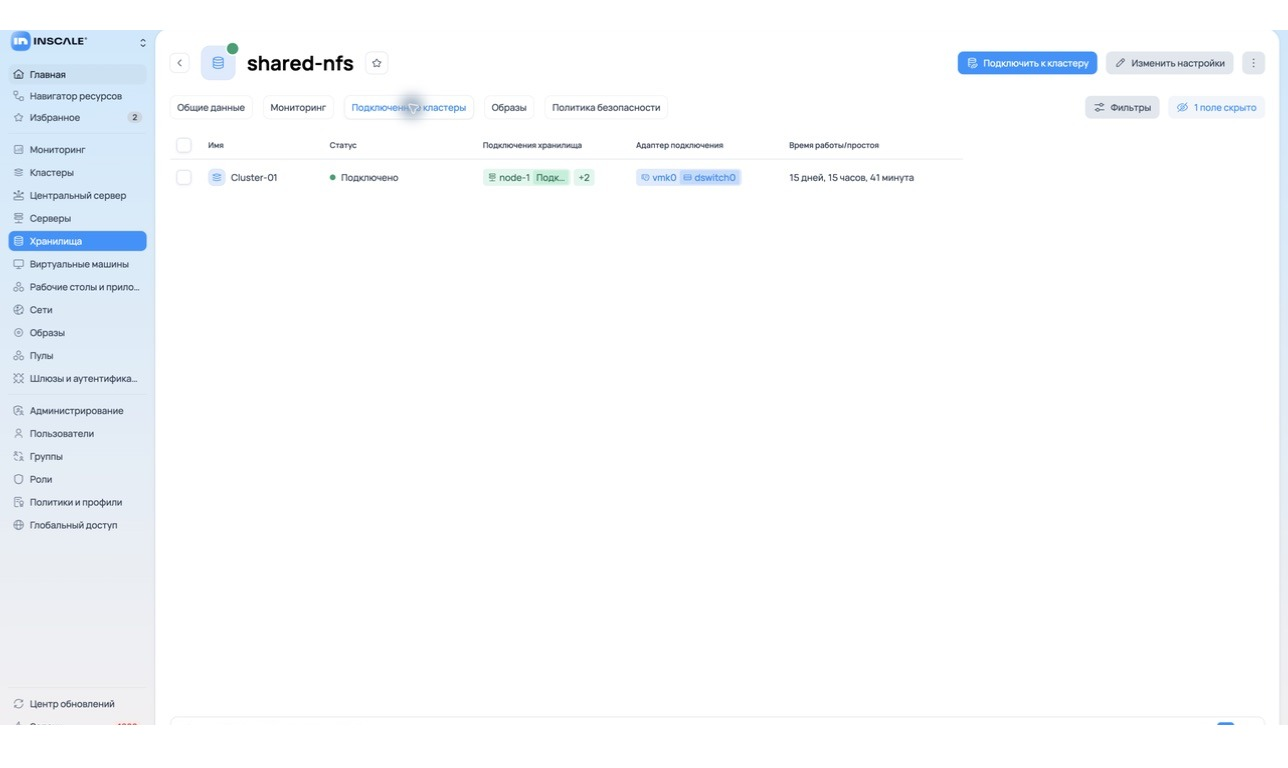

Проверка подключения

На вкладке «Подключенные кластеры» отображаются:

• имя и статус кластера;
• соединения хранилища с отдельными серверами;
• выбранный внутренний адаптер; на иллюстрации показан один из возможных вариантов — vmk0;
• распределённый коммутатор;
• время работы или простоя соединения.

Просмотр и мониторинг хранилища

Карточка хранилища содержит вкладки «Общие данные», «Мониторинг», «Подключенные кластеры», «Образы» и «Политика безопасности».

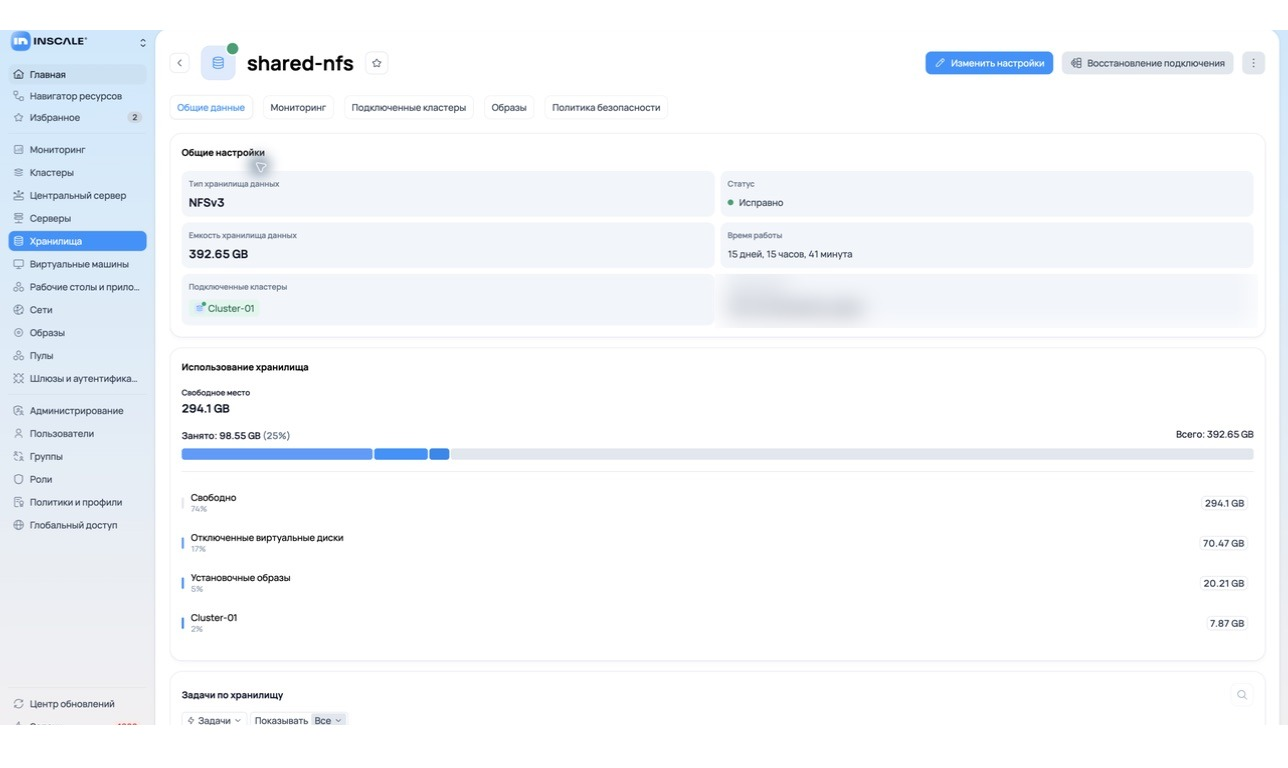

Общие данные

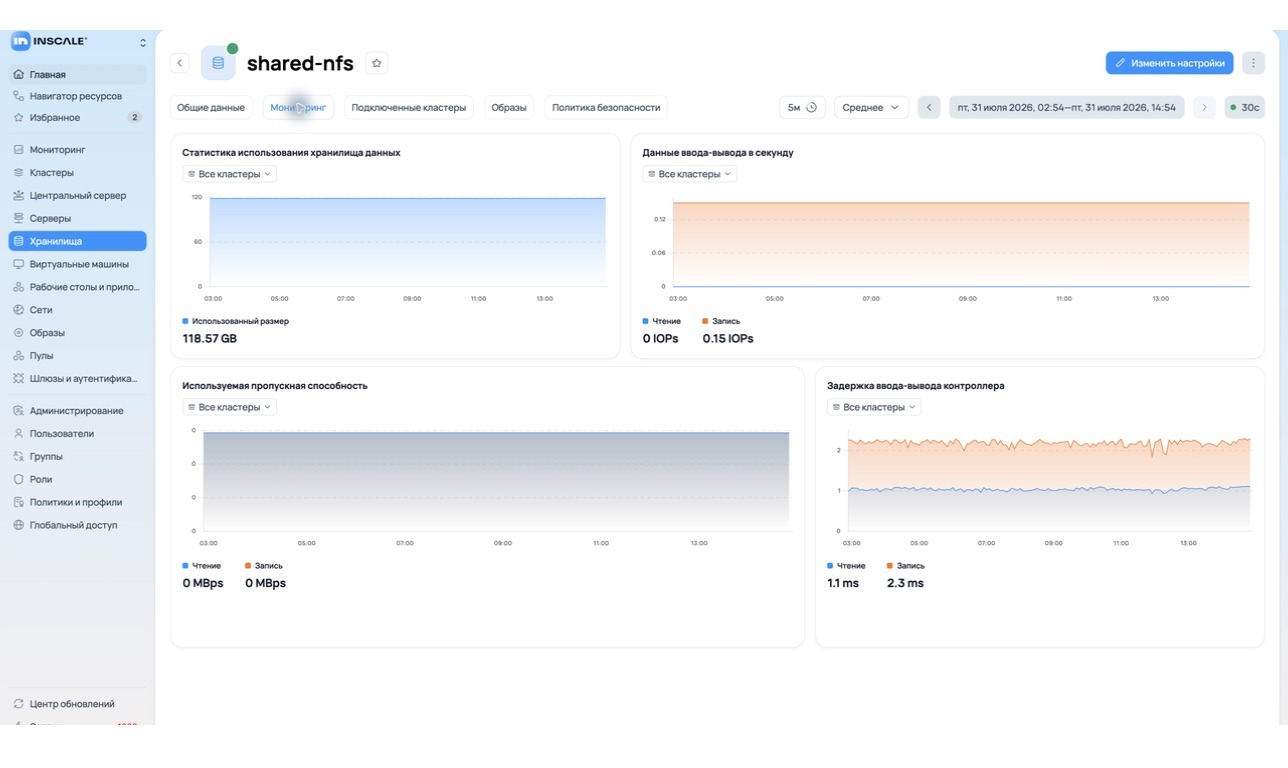

Мониторинг

Метрики поступают из внутреннего экспортера, который собирает их на уровне гипервизора. На вкладке «Мониторинг» администратор выбирает временной диапазон и способ агрегации; графики можно фильтровать по кластеру.

Восстановление подключения

Если соединение с кластером нарушено, откройте меню действий карточки и выберите «Восстановление подключения». Это self-healing операция: Inscale запускает полный комплекс последовательных действий, состав которого определяется текущим состоянием кластера. Внутренние этапы операции администратору выбирать не требуется.

• Проверьте доступность внешней системы хранения и сети.
• Откройте карточку хранилища.
• Выберите «Восстановление подключения».
• Откройте «Задачи» и дождитесь завершения Heal connection.
• Проверьте статусы серверов на вкладке «Подключенные кластеры».

Тонкие LUN и перезапрос размера

Эксплуатация тонкого LUN

• контролируйте не только логическую ёмкость в Inscale, но и свободное место пула на внешней системе хранения;
• настройте предупреждения о заполнении thin pool на стороне СХД;
• не считайте свободное логическое пространство гарантированно зарезервированным физическим объёмом;
• согласуйте коэффициент переподписки и пороги расширения с эксплуатационным регламентом;
• не уменьшайте размер LUN: процедура рассчитана на увеличение ёмкости.

Перезапрос размера после расширения

После увеличения LUN на внешней системе хранения вручную обновите сведения о ёмкости в Inscale. Операция доступна для iSCSI и FC. Команда находится в меню действий карточки — в том же месте, где для NFS расположено «Восстановление подключения».

• Увеличьте размер LUN на внешней системе хранения и дождитесь завершения операции.
• Убедитесь, что расширенный LUN по-прежнему предоставлен всем серверам кластера по тем же путям.
• Откройте карточку блочного хранилища в Inscale.
• В меню действий выберите «Перезапросить размер».
• Дождитесь завершения задачи. Inscale автоматически выполнит перезапрос на всех серверах подключённых кластеров.
• Обновите карточку и проверьте поле «Емкость хранилища данных».
• Проверьте доступность виртуальных дисков и отсутствие ошибок ввода-вывода.

Изменение настроек хранилища

Чтобы изменить параметры, откройте карточку хранилища и нажмите «Изменить настройки». Форма показывает тип, имя и параметры точки подключения.

• Запишите текущие параметры и проверьте активные задачи.
• Нажмите «Изменить настройки».
• Измените только предусмотренные поля выбранного типа.
• Проверьте адрес, путь, IQN, LUN или FC-устройство перед сохранением.
• Сохраните изменения и дождитесь завершения задачи.
• Проверьте статус и подключения всех серверов кластера.

Права доступа к хранилищам

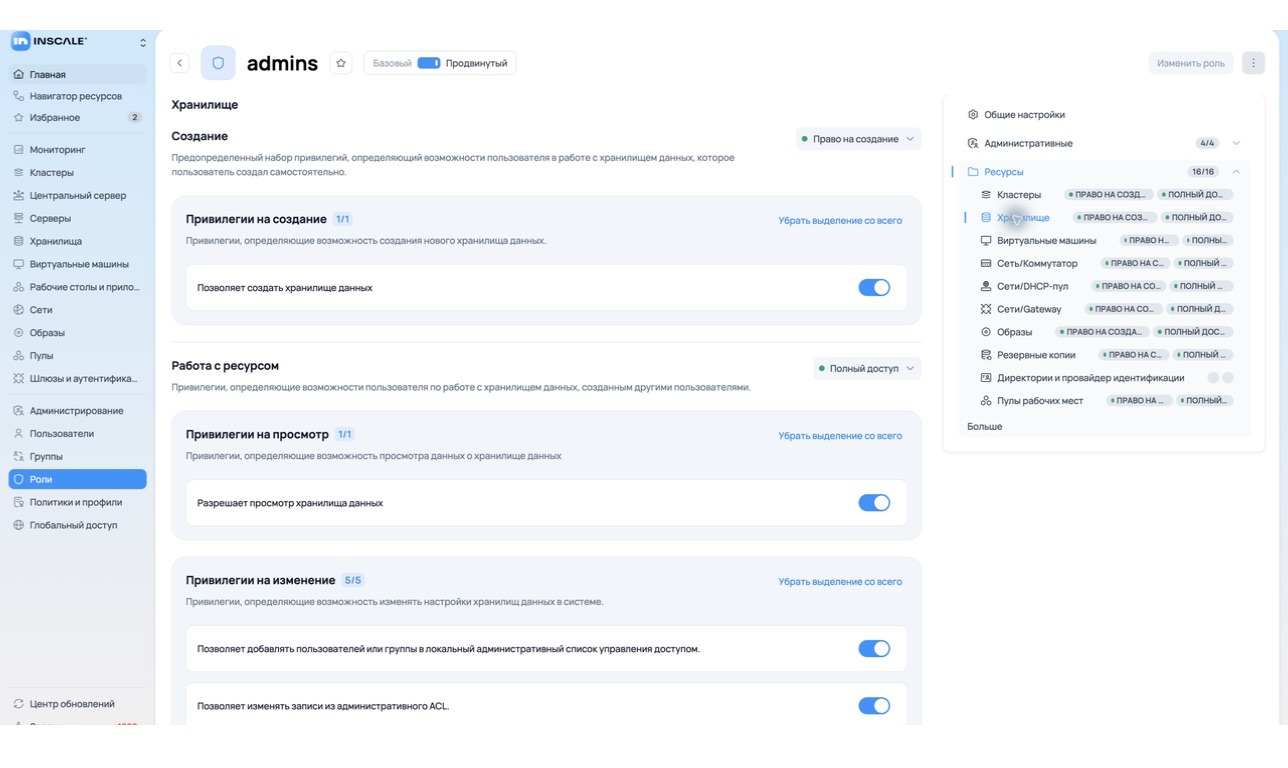

Привилегии задаются в разделе «Роли». Откройте роль, включите режим «Продвинутый», разверните «Ресурсы» и выберите «Хранилище».

Удаление хранилища

Перед удалением

• Убедитесь, что выбран правильный объект.
• Проверьте вкладку «Образы» и найдите все размещённые виртуальные диски.
• Для каждого диска устраните зависимость виртуальной машины, затем перенесите или удалите диск.
• При необходимости отключите хранилище от кластеров; само подключение не является блокирующей зависимостью.
• Проверьте завершение задач и отсутствие операций ввода-вывода.
• При необходимости сделайте резервную копию данных.

Порядок удаления

• Откройте карточку хранилища.
• В правом верхнем углу откройте меню действий.
• Выберите «Удалить».
• Проверьте имя хранилища и предупреждение.
• Нажмите «Удалить».
• Дождитесь завершения задачи и убедитесь, что объект исчез из списка.
